山東大學(xué)王志寧教授團(tuán)隊(duì) Nano Lett.：基于MXene與TA-Fe3+協(xié)同效應(yīng)的水凝膠界面工程膜用于穩(wěn)健光熱膜蒸餾脫鹽

2024-01-07 來(lái)源：高分子科技

關(guān)鍵詞：光熱水凝膠界面工程膜光熱轉(zhuǎn)化 MXene納米片膜蒸餾性

近年來(lái)，界面自加熱型光熱膜蒸餾（PMD）成為海水淡化和高鹽廢水處理領(lǐng)域的頗具前景技術(shù)，對(duì)于建立可持續(xù)的水-能源-環(huán)境關(guān)系具有重要意義。然而，低淡水產(chǎn)率和膜污染、膜潤(rùn)濕等瓶頸嚴(yán)重影響了該工藝效率，制約了其進(jìn)一步發(fā)展與應(yīng)用。構(gòu)筑兼具高光熱轉(zhuǎn)化效率及抗污染、抗?jié)櫇裉匦缘睦硐?/span>PMD膜，成為該領(lǐng)域面臨的重要挑戰(zhàn)之一。

近期，山東大學(xué)環(huán)境科學(xué)與工程學(xué)院王志寧教授團(tuán)隊(duì)開(kāi)發(fā)了一種光熱水凝膠界面工程膜，將具有優(yōu)異光熱轉(zhuǎn)化特性的MXene納米片與先進(jìn)水凝膠材料有機(jī)結(jié)合，實(shí)現(xiàn)PMD過(guò)程的高淡水產(chǎn)率、優(yōu)異的抗污染和耐久性。首先，將Ti₃C₂T_x MXene納米片添加到聚乙烯醇/單寧酸（PVA/TA）水凝膠前驅(qū)體中，然后噴涂在表面親水改性的聚四氟乙烯（H-PTFE）基底上，進(jìn)一步利用Fe³⁺與TA絡(luò)合對(duì)水凝膠網(wǎng)絡(luò)進(jìn)行離子交聯(lián)，制備得到光熱水凝膠復(fù)合膜P/T/M-Fe-PTFE（圖1）。

圖1 光熱水凝膠界面工程膜制備及表征

利用Ti₃C₂T_x MXene納米片（等離子體共振效應(yīng)）和TA-Fe³⁺配位網(wǎng)絡(luò)（熱振動(dòng)）之間的協(xié)同光熱效應(yīng)，可實(shí)現(xiàn)充分的界面自加熱，膜表面平衡溫度高于含單一光熱組分的水凝膠復(fù)合膜。1個(gè)太陽(yáng)光下，該光熱膜滲透通量高達(dá)1.71 kg m^?2 h^?1，太陽(yáng)能利用效率為72.0%（圖2）。得益于水凝膠層的強(qiáng)水合作用和復(fù)合膜液體進(jìn)入壓力的提高，所制備的復(fù)合膜能夠有效抵抗由表面活性劑引發(fā)的膜潤(rùn)濕和由油滴引發(fā)的膜污染，在50 h運(yùn)行過(guò)程中保障高滲透通量和截鹽率，顯著延長(zhǎng)了膜在處理含復(fù)雜組分高鹽廢水時(shí)的壽命。此外，基于多重氫鍵相互作用和多酚-金屬離子配位作用，該復(fù)合膜在實(shí)際海水淡化過(guò)程中，表現(xiàn)出優(yōu)異的耐久性，100 h內(nèi)平均滲透通量為1.50 kg m^-2 h^-1，電導(dǎo)率低至2.53 μS cm^-1。此外，高離子脫除率（如硼截留率高達(dá)99.24%）表明所開(kāi)發(fā)的水凝膠復(fù)合光熱膜在生產(chǎn)符合標(biāo)準(zhǔn)的飲用水方面具有巨大潛力（圖3）。

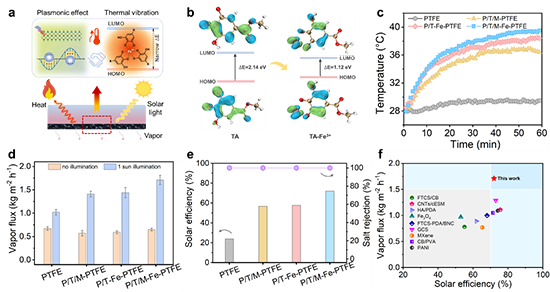

圖2 MXene與TA-Fe³⁺協(xié)同光熱增強(qiáng)機(jī)制及不同光熱膜性能對(duì)比

圖3 P/T/M-Fe-PTFE光熱膜蒸餾綜合性能評(píng)價(jià)

這項(xiàng)工作證明了光熱水凝膠復(fù)合膜能夠用于可持續(xù)太陽(yáng)能膜蒸餾過(guò)程，為后續(xù)利用其他光熱材料協(xié)同提高膜蒸餾性能提供了參考。其制備方法簡(jiǎn)單可放大，具有較高的推廣開(kāi)發(fā)價(jià)值，有望用于低能耗海水淡化和高鹽廢水處理過(guò)程，助力緩解淡水資源危機(jī)。

該工作以“Synergistic Effect of Ti₃C₂T_x MXene Nanosheets and Tannic Acid–Fe³⁺ Network in Constructing High-Performance Hydrogel Composite Membrane for Photothermal Membrane Distillation”為題發(fā)表在《Nano Letters》上。該論文第一作者是山東大學(xué)張娜博士后，通訊作者為王志寧教授。該研究得到國(guó)家自然科學(xué)基金、中國(guó)博士后基金、山東省博士后創(chuàng)新項(xiàng)目、山東省自然科學(xué)基金等項(xiàng)目的資助和支持。

原文鏈接：https://doi.org/10.1021/acs.nanolett.3c04159

下載：Synergistic Effect of Ti₃C₂T_x MXene Nanosheets and Tannic Acid–Fe³⁺ Network in Constructing High-Performance Hydrogel Composite Membrane for Photothermal Membrane Distillation

版權(quán)與免責(zé)聲明：中國(guó)聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請(qǐng)聯(lián)系郵箱：info@polymer.cn，并請(qǐng)注明出處。

（責(zé)任編輯：xu）

【大中小】【打印】【關(guān)閉】

相關(guān)新聞

誠(chéng)邀關(guān)注高分子科技

更多>>最新資訊

更多>>科教新聞

免费av大片在线看_日本久久东京热午夜_日韩欧美亚洲中文字幕国_大战刚结婚的少妇_亚洲AV成人综合网成人_91九色丨PORNY丨交换_成人动漫网站_欧美在线专区

誠(chéng)邀關(guān)注高分子科技
