金屬化薄膜電容器因其超高的功率密度、極短的充放電時間、易加工和高可靠性等優(yōu)勢在可再生能源的轉(zhuǎn)換與存儲、脈沖功率器件和電力推進系統(tǒng)等領域備受關(guān)注。商用電容薄膜雙向拉伸聚丙烯（BOPP）僅能在105 °C以下正常工作，無法滿足新能源汽車、可再生能源并網(wǎng)、地下資源開采、先進電磁能裝備等領域?qū)Πl(fā)展耐高溫介電儲能電容器的需求（200 ℃）。目前已有的耐高溫介電高分子中存在大量共軛結(jié)構(gòu)，分子內(nèi)和分子間強烈的電荷轉(zhuǎn)移（CT）相互作用使其在高溫和高電場下的電導損耗呈指數(shù)級上升，導致器件過熱損壞。此外，傳統(tǒng)耐高溫分子骨架中的高碳含量和豐富的芳香環(huán)犧牲了其自愈特性。
針對上述問題，北京科技大學查俊偉教授團隊通過一種重新設計分子結(jié)構(gòu)單元的策略，設計了一種兼具高玻璃化轉(zhuǎn)變溫度（256 ℃）和寬帶隙（4.58 eV）的脂環(huán)聚酰亞胺（PI），在高電場和高溫條件下，其電導率比傳統(tǒng)PI低一個數(shù)量級以上。在200 ℃下，脂環(huán)PI的放電能量密度達到 4.54 J cm-3且充放電效率保持在90%以上，高于商業(yè)BOPP電容膜在室溫下的放電能量密度。此外，脂環(huán)PI的熱解殘?zhí)柯实，在四次電擊穿循環(huán)后仍能保持 93% 的介電擊穿強度。該研究首次提出了基于氣相和凝聚相雙重自愈機制來探索高溫PI電介質(zhì)的自愈能力。脂環(huán)PI在高溫下的高能量密度和卓越的自愈能力進一步表明了PI電介質(zhì)薄膜電容器在極端條件下的應用前景。

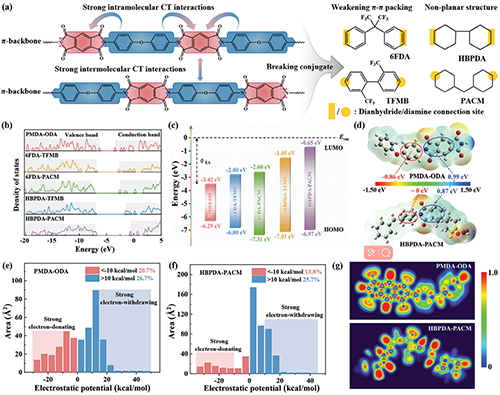

圖1. 聚酰亞胺電介質(zhì)的結(jié)構(gòu)設計

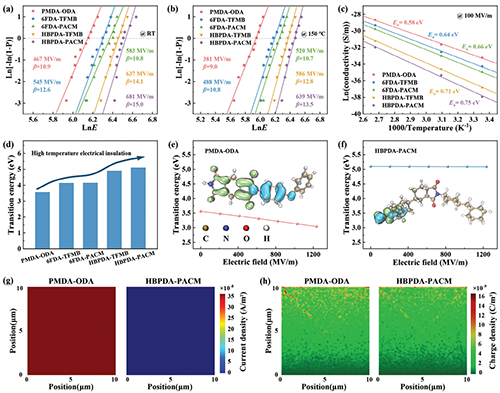

圖2. 電導和介電擊穿性能及機理分析
圖3. 聚酰亞胺電介質(zhì)多重自愈能力評估
圖4. 氣相和凝聚相雙重自愈機制
全文鏈接：https://doi.org/10.1002/adma.202410927
- 湘潭大學陳盛團隊《Adv. Funct. Mater.》：基于P型半導體聚合物填料構(gòu)建物理交聯(lián)和電子-空穴對提升高溫儲能 2023-11-14
- 清華大學李琦課題組《Nat. Commun.》: 高分子結(jié)構(gòu)單元定制組裝策略實現(xiàn)250℃極耐溫介電儲能 2023-04-28
- 清華大學李琦課題組《Adv. Mater.》: 量子尺寸效應大幅提升介電高分子/無機團簇復合材料高溫儲能性能 2023-04-26
- 華科大黃永安教授團隊《Sci. Adv.》：仿生制造重要突破 - “界面激光剝離”精準復刻蜻蜓翅膀 2025-12-17
- 上海交大路慶華教授團隊 AFM：后烘構(gòu)建自鎖互穿網(wǎng)絡用于增強3D打印聚酰亞胺的機械和熱性能 2025-10-18
- 蘭州化物所王道愛研究員團隊 AFM：自適應限域潤滑策略實現(xiàn)多孔聚酰亞胺的超低摩擦和磨損 2025-08-12
- 浙工大徐立新/葉會見團隊 Adv. Sci.: 可耐極端條件的超高儲能密度聚電介質(zhì)薄膜 2025-09-19
