深圳大學王奔 AFM：提高液態金屬對襯底粘附力通過直接書寫構造柔性器件與機器人

2024-11-27 來源：高分子科技

關鍵詞：液態金屬襯底粘附力 “雙循環”回收柔性器件

液態金屬具有高表面張力的特性，會使得其容易在多數表面形成球狀，難以打印連續復雜圖案，獲得高分辨率電路。此外，液態金屬具有低附著力的特性，使其難以粘附在許多常見材料（如Ecoflex和紙張）上。因此，開發出有效改善液態金屬對襯底材料粘附力弱的特性的油墨，對于液態金屬實現增材制造顯得至關重要。

近日，深圳大學王奔在Advanced Functional Materials上發表了一篇題為“Directly Printable and Adhesive Liquid Metal Ink for Wearable Devices”的研究論文。文章提出，通過加入SiO₂顆粒與液態金屬混合制備LMS油墨，可以有效改善液態金屬油墨對襯底材料的弱附著力，同時實現“雙循環”回收效果。此外，制備的油墨在儲存一段時間后仍可直接書寫，性能不受影響。為直觀展示LMS油墨對不同襯底材料（如紙張、玻璃、PET、PVC、PDMS、PI等）的粘附性能，研究團隊通過直接書寫的方式繪制了一系列圖案。LMS油墨的“雙循環”效果體現在兩方面：一是液態金屬油墨本身可回收利用，二是書寫后的圖案可通過擦除回收油墨，并重新注入打印機針筒進行重復書寫（圖1）。論文第一作者為深圳大學化學與環境工程學院碩士研究生陳文富，通訊作者為王奔副教授。

圖1 LMS油墨通過柔性電子打印機實現圖案書寫和制造可穿戴器件。

本研究通過加入SiO₂顆粒與液態金屬在機械攪拌下混合制備LMS油墨，有效改善了液態金屬對襯底材料的弱粘附力。在柔性電子打印機上用LMS油墨書寫“SZU”圖案后，可通過蘸取無水乙醇擦除圖案，實現油墨回收。由于攪拌為物理過程，SiO₂顆粒通過物理附著被液態金屬表面的氧化層包裹。加入鹽酸可溶解氧化層，從而分離SiO₂顆粒與液態金屬，實現液態金屬的回收。通過在Ecoflex襯底上直接書寫電路圖案，LMS油墨成功構建了可穿戴應變傳感器，用于監測人體生理信號、傳遞摩斯電碼求助信息以及實現人機交互功能（圖2）。

圖2 LMS油墨的形態特性、流變學測試及柔性電子打印機的直寫效果顯示。

將液態金屬與SiO₂顆�；旌虾罂芍苽涓酄�LMS油墨。從圖2b可以看出，液態金屬與氧化鎵層接觸，消耗氧化鎵層。由于攪拌過程中暴露在空氣中，鎵元素與氧氣反應，形成新的氧化鎵層。圖2c、2d、2e的SEM圖像顯示，SiO₂顆粒表面光滑，而LMS油墨中的SiO₂顆粒被氧化鎵覆蓋，說明攪拌過程中氧化層的持續形成有效增強了液態金屬的附著力。流變學測試表明，LMS油墨的高儲能模量有利于打印直線并保持圖案穩定性，剪切速率增加時，油墨附著力降低，可順利從針筒中流出。視頻1顯示，LMS油墨可實現直線書寫，無液滴聚集，而LM油墨則出現液滴聚集現象，證明LMS油墨適用于直接書寫，實現增材制造。

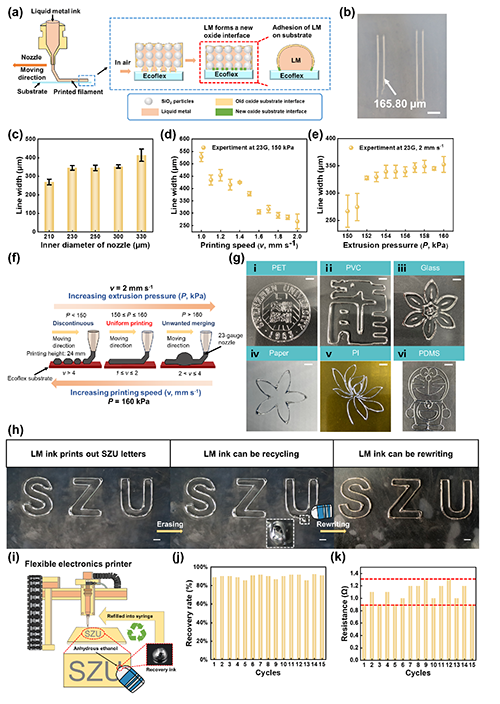

圖3 LMS油墨的印刷特性及圖案書寫。

為了直觀了解LMS油墨在Ecoflex襯底上的粘附效果，示意圖顯示LMS油墨從點膠針筒擠出后，與Ecoflex接觸，在空氣中形成新的氧化層，增強附著力。通過在Ecoflex上書寫測試線，打印精度可達165.80 μm。視頻2展示了柔性電子打印機打印線條的過程。研究表明，針頭內徑、打印速度、擠出壓力等參數影響書寫精度，調控這些參數可優化打印效果。實驗表明，擠壓壓力在150 ~ 160 kPa，打印速度為1 ~ 2 mm/s時效果最佳。為了展示LMS油墨在不同材料上的適用性，實驗在紙張、玻璃、PET、PVC、PDMS、PI等基材上書寫圖案（圖3）。視頻3中可見LMS油墨在PDMS基板上寫入圓弧。值得注意的是，書寫完“SZU”后，使用無水乙醇可擦除并回收墨水，重新注入注射器進行多次循環書寫，保持高回收率。

圖4 LMS油墨印刷電路構建可穿戴器件表征其的電學性能。

通過直接書寫方式將LMS油墨在Ecoflex襯底上構造應變傳感器，并對其傳感性能進行測試，結果表明該傳感器具有穩定的電學性能和良好的電信號響應（圖4）。

圖5 LMS油墨印制電路制備可穿戴應變傳感器，用于實時監測人體各種關節運動，以及通過摩斯電碼傳遞字母和數字等信息。

將應變傳感器用于實時監測人體關節微小運動，并通過莫爾斯電碼傳遞求助信息（圖5）。

圖6 LMS油墨通過書寫電路圖案用于構建具有可拉伸的柔性器件將其用于實現實時的人機交互功能。

作者設計電路圖案，構造出可拉伸柔性LED器件，并將可穿戴應變傳感器制成人體感應手套，實現機械手同步手勢控制與人機交互功能（圖6）。

本研究將液態金屬油墨與低成本SiO₂微顆粒（10 μm）結合，制備出具有可回收和可重寫特性的LMS油墨，有效降低了制造成本。利用該油墨進行圖案書寫和電路設計，構造出可穿戴應變傳感器，可用于監測人體關節微弱運動信號、通過摩斯電碼傳遞求助信息，以及實現人機交互功能。
