近日，賓夕法尼亞大學(xué)Shu Yang（楊澍）研究團(tuán)隊(duì)在《Science Advances》發(fā)表了題為《Flexible pyroelectric energy harvesters from nanocomposites of liquid crystal elastomers/lead zirconate titanate nanoparticles》的研究論文（Sci. Adv. 2025, 11, eadt6136），報(bào)道了一種新型的柔性熱釋電能量收集器。該器件利用液晶彈性體（LCE）和鋯鈦酸鉛（PZT）納米顆粒的復(fù)合材料，通過二次熱釋電效應(yīng)顯著提高了能量轉(zhuǎn)換性能，總熱釋電系數(shù) p 為 -4.01 nC·cm?2·K?1。實(shí)驗(yàn)表明，該器件可有效收集環(huán)境溫度波動(dòng)中的熱能，并成功驅(qū)動(dòng)LED等電子器件，為未來的可穿戴電子設(shè)備和自供能系統(tǒng)提供了新的可能性。論文的共同第一作者為賓夕法尼亞大學(xué)博士生Shangsong Li (李尚松) 和博士Yuchen Wang（王宇晨）。
研究團(tuán)隊(duì)采用了兩步硫醇-丙烯酸酯邁克爾加成反應(yīng)制備 LCE 薄膜，并在其中均勻分散由甲基丙烯酰氧基硅烷（TMSPMA）表面修飾的 PZT 納米顆粒。通過調(diào)整 LCE 的液晶分子排列方式（單疇或多疇）及邊界條件（固定或自由），優(yōu)化了 LCE 對(duì) PZT 納米顆粒的應(yīng)力傳遞效果。

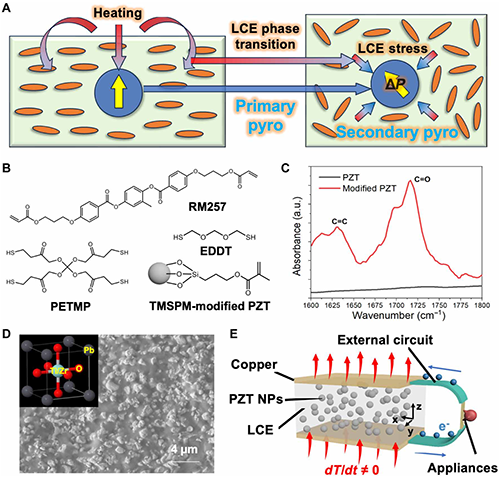

LCE/PZT 復(fù)合材料的概念與材料制備。(A) 通過 LCE 熱應(yīng)力與 PZT 顆粒之間的相互作用產(chǎn)生的二次熱釋電效應(yīng)，以增強(qiáng)整體熱釋電效應(yīng)的核心概念示意圖。(B) 用于制備 LCE 的單體、鏈擴(kuò)展劑和交聯(lián)劑的分子結(jié)構(gòu)，以及表面修飾的 PZT。(C) 原始 PZT 納米顆粒和改性 PZT 納米顆粒的 紅外光譜。(D) 負(fù)載 42.7 wt% PZT 納米顆粒的 LCE/PZT 薄膜的橫截面 SEM 圖像。插圖：PZT 的晶體結(jié)構(gòu)。(E) LCE/PZT 能量收集器的示意圖。
該能量收集器能夠在 15 秒內(nèi)為 0.22 μF 電容充電，并為 LED 供電。在 9 輪循環(huán)測(cè)試中，設(shè)備穩(wěn)定輸出約 3.4 V 電壓和 約1.1 mA 電流，顯示出良好的穩(wěn)定性和可重復(fù)性。
LCE/PZT 熱釋電能量收集器的應(yīng)用演示。(A) 利用 LCE/PZT 熱釋電能量收集器為電容充電并點(diǎn)亮 LED 的電路示意圖。(B) 綠色 LED 在供電前（左）和被 LCE/PZT 能量收集器點(diǎn)亮后（右）的照片。比例尺：2 cm。(C) 和 (D) 分別為 LED 在九個(gè)循環(huán)過程中的電壓 (C) 和電流 (D) 變化曲線，其中粉色區(qū)域表示電容充電過程，藍(lán)色區(qū)域表示 LED 供電過程。
原文鏈接：https://www.science.org/doi/10.1126/sciadv.adt6136
- 李振教授團(tuán)隊(duì) Adv. Mater.：剛?cè)岵?jì) - 點(diǎn)亮彈性液晶高分子 2026-01-08
- 浙江大學(xué)肖銳研究員團(tuán)隊(duì) AFM：機(jī)器學(xué)習(xí)輔助4D打印液晶彈性體復(fù)合結(jié)構(gòu)快速逆向設(shè)計(jì) 2025-12-13
- 北科大姜乃生、JHU李宇展 AFM：基于多重氫鍵的可熔融加工液晶彈性體 2025-12-03
- 澳大利亞沃隆港大學(xué)蔣臻與合作者《Adv. Mater.》：一種人體溫度驅(qū)動(dòng)高形變率高功率密度柔性執(zhí)行器 2025-12-06
- 蘭州大學(xué)呂少瑜 Adv. Mater.：破局“強(qiáng)韌矛盾” - 利用可調(diào)晶域?qū)崿F(xiàn)水凝膠磷光壽命和韌性協(xié)同增強(qiáng) 2025-10-16
- 清華大學(xué)吉巖、北理工仵雅禾《Nat. Commun.》：仿生配位化學(xué)破解動(dòng)態(tài)液晶彈性體“韌性-柔性-做功”不可能三角 2025-10-05
- 清華大學(xué)李琦課題組誠聘博士后 - 材料、化工、電氣 2025-10-27
