  近日，濟南大學王鵬/河北工大孟垂舟等人在《InfoMat》期刊發表題為“Biomimetic hydrogel-based sensors with dual-mode dynamic-static tactile sensing capability enabling robotic hand for intelligent material recognition”的研究成果。河北工業大學呂鈺為論文第一作者，該研究開發了一種基于仿生水凝膠的雙模態傳感器（BHDS），通過摩擦電傳感和離子超級電容傳感的協同作用，實現了機器人對材料類型和軟/硬度的智能識別，準確率高達98.5%。

  人類皮膚能夠通過快速適應和慢適應機械感受器同時感知動態與靜態觸覺信號，而傳統傳感器受限于單一傳感模式，難以實現類似皮膚的復雜感知能力。為此，研究團隊受皮膚雙模態感知機制啟發，設計了一種集成摩擦電傳感單元和離子超級電容傳感單元的多層水凝膠傳感器，分別獨立地模擬皮膚對動態和靜態觸覺感知能力。將水凝膠傳感器集成于機械手表面，結合機器學習算法，實現了機器人對材料類型和物體軟/硬度的識別，為機器人提供了類皮膚的智能觸覺感知能力。

  圖1展示了基于仿生水凝膠的雙模態傳感器（BHDS）的仿生設計靈感概念圖，通過分別實現動態和靜態觸覺感知，模擬人類皮膚的觸覺感知機制。水凝膠基雙模態傳感器BHDS由一個用于動態觸覺檢測的摩擦電單元和一個感知靜態壓力的離子超級電容單元組成。這種設計靈感來源于人類皮膚分別用于感知瞬態動態輸入（如輕拍或滑動）、持續靜態刺激（如按壓）的快速適應和慢速適應的機械感受器。通過多層感知器神經網絡，裝備了這種仿生水凝膠雙模態傳感器的機械手能夠智能識別材料類型和物體硬度水平。

圖1基于仿生水凝膠的雙模態傳感器（BHDS）的動態和靜態觸覺感知模擬人類皮膚的概念圖。（A）傳感器的接收機制，類似于人類皮膚。（B）集成雙模態傳感器的智能機械手利用機器學習和人類手部通過神經元傳遞系統對未知目標進行觸摸探索。（C）雙模態傳感器BHDS傳感系統與MLP神經網絡集成，實現智能觸覺感知。

圖2水凝膠基傳感器各傳感功能層的制備與表征。（A）GPH 間隔層的制備過程示意圖。（B）摩擦層MGPH上表面金字塔形微結構的照片。（C）SEM 和（D）EDS 圖像：顯示 MGPH 上的層狀 MXene 納米片。GPH、MXene 和 MGPH 的（E） XRD 物相分析；（F）拉曼光譜。（G）由 PGGPH 組成的電極層照片。（H）不同水凝膠的電導率對比：明膠、PVA、GPH 和 PGGPH。（I）GPH 間隔層的照片。（J）不同水凝膠的楊氏模量：明膠、PVA、GPH、MGPH、PGGPH 和 BGPH。（K）離子型 BGPH 層上金字塔形微結構的照片。（L）SEM 圖像和（M）EDS 分析：顯示 BGPH 的微孔結構。

圖3水凝膠傳感器摩擦電傳感單元的傳感機制與性能表征。單電極式摩擦電傳感單元的（A）工作機制；（B）COMSOL 原理仿真。水凝膠傳感器摩擦電單元（C）輸出電壓與添加 MXene 含量的關系；（D）不同表面微結構與（E）不同類型摩擦層的輸出電壓對比；（F）輸出電壓與有效接觸面積的關系；（G）響應電壓波形隨接觸頻率的變化；（H）輸出電壓與接觸壓力的關系；（I）輸出電荷密度；（J）輸出電荷量；（K）接觸不同摩擦材料的輸出電壓對比；（L）5000 秒內的輸出電壓穩定性探究。

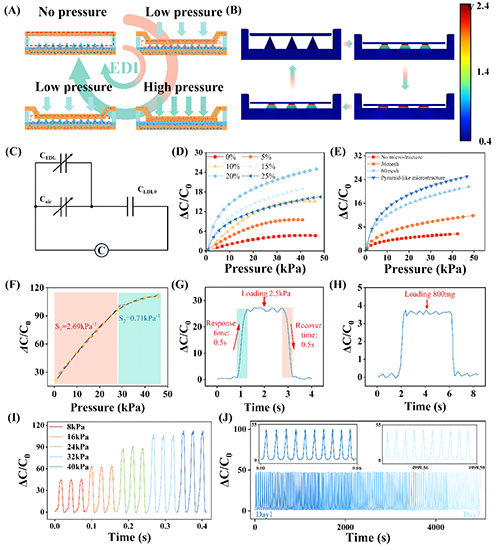

圖4水凝膠傳感器離子型超級電容單元的傳感機制與性能表征。水凝膠傳感器離子型超級電容單元的（A）工作機制；（B）COMSOL 仿真；（C）基于雙電層（EDL）效應的等效電路圖；（D）電容變化靈敏度與BMIM-BF₄含量的關系；（E）電容變化靈敏度隨表面微結構變化的響應；（F）靈敏度曲線；（G）響應時間和恢復時間表征；（H）最低檢測限表征；（I）在逐漸遞增的外力作用下電容響應變化；（J）在7 天內 5000 秒內電容響應變化的穩定性表征。

圖5水凝膠傳感器BHDS的雙模式動/靜態觸覺感知驗證。（A）人類皮膚通過FA 和SA受體實現自然觸覺傳感機制的示意圖。（B）水凝膠傳感器BHDS通過摩擦電動態傳感單元和離子型超級電容靜態傳感單元模擬生物機械感受器。（C）集成水凝膠傳感器BDGE的游戲手柄和機械手照片。水凝膠傳感器的（D）摩擦電傳感單元和（E）離子型超級電容傳感單元分別在單次點擊和雙擊觸摸動作下的輸出信號展示。（F）集成有水凝膠傳感器BHDS的機械手對花瓶循環執行“接近接觸 - 靜態按壓 - 釋放離開”動作時的摩擦電和離子型超級電容響應。（G）集成水凝膠傳感器BHDS的機械手對花瓶循環執行“接近接觸 - 抓取握持 - 釋放離開”動作時的摩擦電和離子型超級電容響應信號，附實驗裝置實拍圖。

圖6集成水凝膠傳感器BHDS的機械手借助四層MLP神經網絡實現材料特性觸覺感知的演示。（A）硬/軟材質識別智能傳感系統的概念示意圖。（B）智能識別流程示意圖，包括：（ⅰ）信號生成、（ⅱ）信號采集、（ⅲ）數據集構建、（ⅳ）數據處理、（ⅴ）實時顯示。（C）摩擦電傳感單元和（D）超級電容傳感單元接觸 8 種不同立方體塊時的響應信號。八類立方體塊分類結果的（E）T-SNE 可視化；（F）混淆矩陣。（G）硬質PI立方體塊的識別結果實時顯示及對應信號波形。

  論文信息

  Biomimetic hydrogel-based sensors with dual-mode dynamic-static tactile sensing capability enabling robotic hand for intelligent material property recognition

  Yu Lv, Zhaolei Ma, Jingle Duan, Guifen Sun, Peng Wang*, Sheng Qu, Feng Liu*, Chuizhou Meng*, Xiujuan Lin*, Teng Liu*, Shijie Guo

  DOI: 10.1002/inf2.70041

  原文鏈接：https://doi.org/10.1002/inf2.70041.

作者介紹

王鵬：濟南大學機械工程學院教師，校聘青年英才崗，研究方向為柔性傳感器。以第一作者/通訊作者在本領域國內外重要期刊Nano Micro Letters、InfoMat、Advanced Fiber Materials、Nano Energy、Chemical Engineering Journal、ACS Sensors 發表論文37篇（包括19篇中科院一區Top期刊，2篇ESI前1%高被引文章）；累計撰寫、申請發明專利17項，其中5項已授權，其余均在實質審查中；擔任Exploration期刊青年編委；中國微米納米學會高級會員；受邀擔任國際SCI檢索期刊Nano Energy、Chemical Engineering Journal、ACS Applied Materials & Interfaces、Advanced Materials Interfaces、Measurement等的審稿人；連續兩年獲得2021年、2022年博士研究生國家獎學金，2022年獲得天津市創新獎學金，2023年獲得河北省優秀畢業生，2018年獲得天津市王克昌文化科技獎學金，2022年獲得河北工業大學學術之星，2022年獲得河北工業大學三好學生榮譽稱號，連續兩年獲得2021年、2022年河北工業大學機械工程學院十佳學術之星榮譽稱號；多次參加學術會議并做分會場報告。個人主頁：https://faculty.ujn.edu.cn/wangpeng1/zh_CN/index/149227/list.

孟垂舟：河北工業大學機械工程學院特聘教授，博士生導師。國家海外高層次人才引進計劃青年特聘專家、河北省海外高層次青年人才、河北省僑聯僑界專家委員會委員。清華大學物理學學士、博士學位，曾任職美國普渡大學生物醫學工程系博士后研究員、美國IBM半導體研發中心高級工程師、新奧集團能源研究院石墨烯/儲能/能源新材料等技術中心主任。長期從事新型納米材料和高分子彈性體的制備研究，以及其在能源轉換與存儲、生物醫學傳感、柔性電子皮膚、可穿戴健康設備、和健康護理裝備上的應用開發。
