東北大學劉常升教授團隊青勇權副教授課題組近日在《Advanced Functional Materials》發表最新研究。該研究通過集成MXene-殼聚糖導電層與氟化點線交織網狀涂層,成功制備出具備微/納米級裝甲結構超疏水性的全天候兩棲電子紡織品。該材料具備優異的環境穩定性,在機械、化學破壞條件下以及水下、模擬海水等極端潤濕條件下仍能維持穩定性能。
超疏水可穿戴柔性傳感器在兩棲環境人類行為監測方面具有重要潛力。然而,在復雜的潤濕環境下,超疏水涂層極易失效,進而導致內部導電網絡破壞,這一問題嚴重制約其實際應用。為此,本研究通過集成MXene-殼聚糖導電層與氟化點線交織網狀涂層,構建一種微/納米裝甲結構超疏水性的全天候兩棲電子紡織品(AWAE),為解決上述問題提供了創新性方案(圖1)。

圖1 超疏水全天候兩棲柔性應變傳感器的設計。(a)附著在人體皮膚上的超疏水可穿戴傳感器。(b)分層纖維結構、層間連接性以及MXene納米片和超疏水涂層的微觀結構示意圖。(c)在構建導電網絡和超疏水表面過程中纖維表面微結構的演變。(d)水解硅烷偶聯劑、MXene-殼聚糖層和氟化點線網絡之間的結合。(e)AWAE在空氣和水下環境中的應用。
為評估AWAE在極端環境下的適用性,本研究對其進行了系統的穩定性測試。借助拉伸、撞擊、超聲、膠帶剝離及砂紙磨損等機械破壞實驗,以及酸堿鹽溶液浸泡、極端溫度循環與紫外照射等化學破壞實驗,系統地檢測了AWAE超疏水性能(圖2)與傳感性能(圖3)的穩定性表現。

圖2 AWAE的環境穩定性。AWAE分別在50%應變下1000次拉伸、(b)50 g重量從20 cm高度下降500次沖擊、(c)40 kHz和80 W下超聲作用12 h、(d)150次膠帶剝離、(g)在50 g重量下對1000目砂紙磨損13 m后的接觸角和滾動角;AWAE分別在0.01 M HCl中浸泡400 min、(i)0.01 M NaOH中浸泡240 min、(j)3.5 wt.% NaCl中浸泡12 h、(k)?20 ℃下冷凍15 d、(l)不同的高溫下處理2 h、(m)紫外光照射10 d后的接觸角和滾動角;分別在150次剝離,(f)13 m摩擦后的SEM圖像。

圖3 AWAE在極端環境下的傳感穩定性。(a)10 g、20 g、50 g、100 g和200 g重量的砝碼負載;(b)手指按壓;(c)20 cm高度落下20克重物撞擊100次;(d)40 kHz,80 W超聲2 h;(e)200次小刀劃割;(f)200次膠帶剝離;(g)在50 g重量載荷下1000目砂紙磨損1m;(h)冷凝處理5 min;(i)污泥浸漬;(j)70 ℃加熱2 h;(k)?20 ℃冷凍2 h;(l)紫外線照射7 d。
通過對AWAE進行靈敏度、應變范圍及耐久性等關鍵傳感性能測試,表明其具備良好的傳感性能;進一步佩戴于人體不同部位進行監測實驗,結果表明AWAE能夠有效監測多種運動信號,展現出良好的人體信號監測能力(圖4)。

圖4 AWAE的傳感性能的穩定性與人體運動監測。(a)AWAE的靈敏度系數和在0.2%應變下的響應/恢復時間;不同條件下的相對電阻變化率:(c)小應變下的不同拉力、(d)50%應變下0.03125~0.25 Hz的頻率變化、(e)50%應變下的1500個循環、(f)0.25 Hz頻率下10~75%的應變變化、(g)膝關節彎曲,(h)手掌張開/閉合、(i)小腿肌肉放松/張力、(j)頭部轉動/點頭、(k)手指彎曲、(l)手腕屈曲、(m)肘部彎曲;(n)拉伸過程中AWAE導電層中微裂紋擴展示意圖。
在陸地極端環境穩定性得到驗證的基礎上,為進一步評估AWAE在極端潤濕環境下的性能穩定性,本研究對其開展水下及模擬海水環境的系統性能測試,結果表明AWAE在上述環境中仍能保持優異的信號傳輸能力及長期耐久性(圖5)。進一步地,在模擬海水環境中,通過執行不同手勢動作及抓握不同直徑的瓶子,分別輸出差異性信號,驗證其具備良好的環境適應性與信息辨別能力(圖6)。

圖5 AWAE的穩定水下傳感性能。從空氣中浸沒在自來水和3.5 wt.%的NaCl溶液的模擬海水中期間的相對電阻變化;(c)在模擬海水中浸泡并重新暴露在空氣中的MXene-殼聚糖紡織品時檢測到的傳感信號;分別在自來水和模擬海水中浸泡的AWAE再次暴露于空氣中時檢測到的傳感信號;在模擬海水中手指和手腕屈曲的不同角度的傳感曲線;(h)模擬海水中AWAE的循環傳感曲線;在模擬海水中影響MXene-殼聚糖紡織品和AWAE信號傳輸?shù)臋C理。

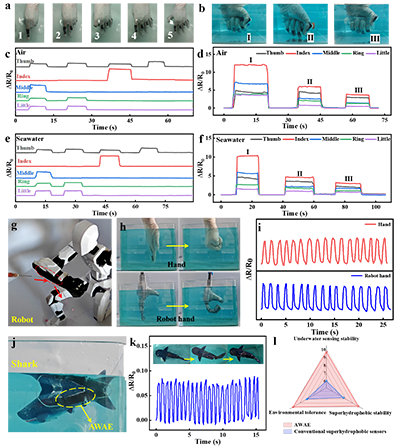

圖6 AWAE的潛在水下應用。(a)不同手勢的光學圖像和在空氣中和在模擬海水中的相對電阻變化;(b)抓取具有不同直徑物體的光學圖像和在空氣中和在模擬海水中的相對電阻變化;(g)AWAE在水沖擊下的潤濕狀態;(h)人手(上圖)和機器人手(下圖)之間的運動同步及相對電阻變化;(j)附著在鯊魚尾部的AWAE示意圖和鯊魚模型游泳運動期間的相對電阻變化;(l)AWAE與傳統超疏水傳感器的性能比較。
綜上所述,本研究通過協同集成MXene-殼聚糖導電層和氟化點線交織網狀涂層,開發了一種具有微/納米裝甲結構的超疏水全天候兩棲電子紡織品。該材料表現出優異的環境穩定性,在機械應力、化學破壞和極端溫度條件下保持超疏水性和高導電性。其微納結構可在固液界面構筑空氣屏障,抑制液體滲透,實現在模擬海水中700次穩定循環。此外,AWAE可精準捕獲人體關節運動信號、識別水下手勢并促進機器人協作。本研究為兩棲運動監測、水生生物行為追蹤和人機交互系統提供了強大且可擴展的解決方法。未來,通過結合無線通信和人工智能算法,有望進一步推動面向全水域應用的智能型全天候電子紡織品的發展。
東北大學材料科學與工程學院碩士研究生張廣瑩為本文第一作者,東北大學材料科學與工程學院副教授、博士生導師青勇權為本文通訊作者,東北大學為唯一完成單位。該論文獲國家自然科學基金面上項目與廣東省基礎與應用基礎面上項目的共同資助。
原文鏈接:
All-Weather Amphibious E-Textile with Micro/Nano-Armored Superhydrophobicity for Underwater Motion Sensing
Guangying Zhang, Haoyang Song, Xinyue Zhang, Kaiqi Long, Yang Cai, Yibo Liang, Xiaoyu Zhang, Changsheng Liu, Yongquan Qing
https://advanced.onlinelibrary.wiley.com/doi/10.1002/adfm.202523681
