天大封偉教授團(tuán)隊(duì)《Adv. Funct. Mater.》：仿生粘附聚合物基復(fù)合材料實(shí)現(xiàn)高效多級(jí)界面熱傳導(dǎo)

2023-02-15 來(lái)源：高分子科技

關(guān)鍵詞：仿生粘附共聚物聚合物基導(dǎo)熱復(fù)合材料強(qiáng)界面粘合性高導(dǎo)熱性

隨著微納電子器件熱功率密度的迅速增長(zhǎng)，控制熱量的傳遞對(duì)于解決能源危機(jī)和電子設(shè)備加熱等問題尤為重要，開發(fā)高性能的聚合物基導(dǎo)熱復(fù)合材料已成為科學(xué)和工業(yè)界研究熱點(diǎn)。然而，目前已報(bào)道的聚合物基導(dǎo)熱復(fù)合材料的導(dǎo)熱效率遠(yuǎn)未達(dá)到預(yù)期，主要有以下原因：1）聚合物復(fù)合材料中相之間的固有界面熱阻。2）復(fù)合材料與接觸面之間高的界面接觸熱阻。因此，僅僅提高復(fù)合材料導(dǎo)熱率并不意味著高效界面熱傳導(dǎo)以及有效的傳熱效率。解決這一問題的一個(gè)很有前景的策略是設(shè)計(jì)聚合物分子來(lái)增強(qiáng)界面之間的粘合，實(shí)現(xiàn)固體-固體界面的有效傳熱。

近日，天津大學(xué)封偉教授團(tuán)隊(duì)設(shè)計(jì)合成了一種仿生粘附聚合物基導(dǎo)熱復(fù)合材料，該聚合物基體以3-甲基丙烯酰多巴胺和甲基丙烯酸羥乙脂為原料合成了一種受貽貝和蝸牛粘附機(jī)理啟發(fā)的共聚物P(DMA-HEMA)（圖1a）。將P(DMA-HEMA)與作為導(dǎo)熱填料的垂直排列的碳納米管（VACNTs）結(jié)合，形成了具有超高粘附性和各向異性導(dǎo)熱的聚合物基導(dǎo)熱復(fù)合材料P(DMA-HEMA)/VACNTs。這種仿生粘附聚合物通過豐富的氫鍵、金屬配位以及與表面的機(jī)械互鎖的協(xié)同作用，確保了良好的界面粘合和界面熱傳遞。來(lái)自鄰苯二酚基團(tuán)的氫鍵和π-π相互作用共同促進(jìn)了兩個(gè)相鄰VACNT之間的聲子傳輸。基于聚合物設(shè)計(jì)的策略與多級(jí)界面調(diào)制相結(jié)合，同時(shí)實(shí)現(xiàn)了強(qiáng)界面粘合性和高導(dǎo)熱性。

具體內(nèi)容如下：

（1）材料合成及粘附性能。基于PHEMA凝膠的機(jī)械互鎖以及鄰苯二酚與基底的多種相互作用（氫鍵，金屬絡(luò)合作用）實(shí)現(xiàn)與目標(biāo)底物的強(qiáng)力粘附。使用搭接剪切粘附強(qiáng)度測(cè)試表征了P(DMA-HEMA)/VACNTs粘附性能。通過調(diào)整DMA與HEMA的比例來(lái)優(yōu)化聚合物的粘附性能。實(shí)驗(yàn)測(cè)量（圖1f和g）表明，在DMA:HEMA=1:5時(shí)觀察到最大粘附強(qiáng)度（6.38 MPa）。復(fù)合材料P(DMA-HEMA)/VACNTs也表現(xiàn)出4.55 MPa的高粘附強(qiáng)度。與非粘性的傳統(tǒng)熱固性熱管理材料相比，這種生物激發(fā)的高粘附能力可以有效地防止P(DMA-HEMA)/VACNT在長(zhǎng)期使用期間發(fā)生幾何界面失配的問題。

圖1. 聚合物基導(dǎo)熱復(fù)合材料的粘附性能

（2）材料各向異性導(dǎo)熱及界面?zhèn)鳠嵝阅堋；?/span>密集且高度取向的垂直碳納米管陣列，P(DMA-HEMA)/VACNTs的面外導(dǎo)熱率高達(dá)21.46 W m^-1 K^-1�；卩彵蕉优c碳納米管之間的π-π相互作用，以及聚合物內(nèi)部豐富的氫鍵交聯(lián)網(wǎng)絡(luò)（圖2c），隨著DMA含量的增大，P(DMA-HEMA)/VACNTs的面內(nèi)導(dǎo)熱率提高至1.51 W m^-1 K^-1，是碳納米管陣列的3.5倍。復(fù)合材料的界面接觸熱阻隨其粘附強(qiáng)度的增大而減小，當(dāng)DMA:HEMA=1:5時(shí)，復(fù)合材料的界面接觸熱阻減小至20.27 K mm² W^-1。

圖2. 聚合物基導(dǎo)熱復(fù)合材料的導(dǎo)熱性能

（3）高強(qiáng)度粘附及各向異性導(dǎo)熱助力導(dǎo)熱通路修復(fù)。P(DMA-HEMA)/VACNTs的強(qiáng)粘附和高導(dǎo)熱性有望被應(yīng)用于修復(fù)損壞的導(dǎo)熱通路（圖3）。P(DMA-HEMA)/VACNTs可以粘接多種導(dǎo)熱材料，如碳、碳纖維、銅和鋁等。粘接后的鋁棒的彎曲強(qiáng)度最大可達(dá)15 MPa，可以輕易的拉起9.29 kg的啞鈴。實(shí)驗(yàn)和模擬表明，高度取向的碳納米管陣列以及強(qiáng)界面粘附使粘接的鋁棒的傳熱能力與完整的鋁棒相當(dāng)，實(shí)現(xiàn)損壞導(dǎo)熱通路的異質(zhì)修復(fù)。

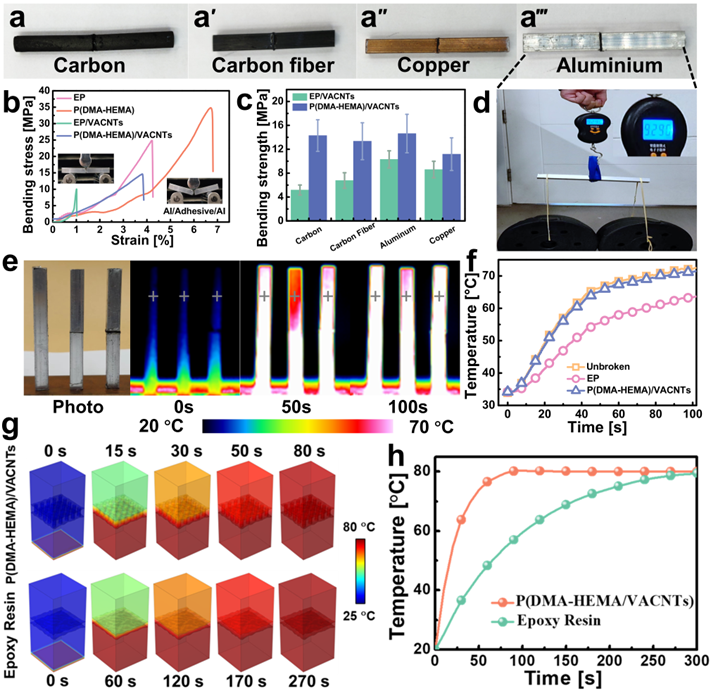

圖3. 聚合物基導(dǎo)熱復(fù)合材料實(shí)現(xiàn)導(dǎo)熱通路修復(fù)的應(yīng)用

（3）高導(dǎo)熱性、高粘附能力以及高效的界面熱傳導(dǎo)的結(jié)合使得P(DMA-HEMA)/VACNTs有望成為電子器件下一代熱界面材料的候選者。作者采用P(DMA-HEMA)/VACNTs復(fù)合材料作為熱界面材料，銅作為散熱器（圖4），評(píng)估了其熱管理性能。本研究的P(DMA-HEMA)/VACNTs復(fù)合材料可以在無(wú)壓力的條件下作為熱界面材料展現(xiàn)出優(yōu)異的散熱能力，且具有良好的穩(wěn)定性。因此，它作為高強(qiáng)度和長(zhǎng)期使用的散熱器組件具有巨大的潛力。這些發(fā)現(xiàn)將為未來(lái)制造具有多級(jí)熱阻優(yōu)化設(shè)計(jì)的高性能導(dǎo)熱材料的研究提供重要的見解。

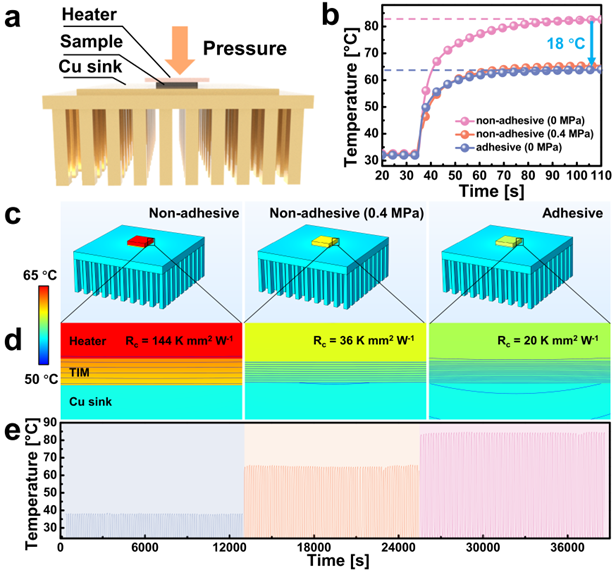

圖4. 聚合物基導(dǎo)熱復(fù)合材料在零壓力條件下作為熱界面材料的性能提升

因此本文結(jié)論如下：

（1）通過與表面形成氫鍵、金屬配位和機(jī)械互鎖，P（DMA-HEMA）/VACNTs復(fù)合材料具有高粘附能力，降低復(fù)合材料與接觸表面的界面熱阻，提高傳熱效率。

（2）基于具有有序堆疊的碳納米管陣列，該復(fù)合材料在貫穿平面方向上表現(xiàn)出優(yōu)異的各向異性熱導(dǎo)率（21.46 W m^-1 K^-1）。由于復(fù)合材料與碳納米管的相互作用（例如π-π相互作用），降低了填料間的熱阻，復(fù)合材料的平面熱導(dǎo)率相比于碳納米管陣列增大335%。

（3）P（DMA-HEMA）/VACNT的優(yōu)異導(dǎo)熱性和粘附能力實(shí)現(xiàn)了對(duì)導(dǎo)熱通路的異質(zhì)修復(fù)。此外，該復(fù)合材料在無(wú)應(yīng)力條件下作為熱界面材料表現(xiàn)出優(yōu)異的熱穩(wěn)定性和可靠性。因此，它作為高強(qiáng)度和長(zhǎng)期使用的散熱器組件具有巨大的應(yīng)用潛力。

相關(guān)研究成果近期以“A Bioinspired Polymer-Based Composite Displaying Both Strong Adhesion and Anisotropic Thermal Conductivity”為題發(fā)表在期刊Advanced Functional Materials上。天津大學(xué)博士生張恒為第一作者，封偉教授為通訊作者。該項(xiàng)研究受到國(guó)家自然科學(xué)基金重點(diǎn)項(xiàng)目的支持。

天津大學(xué)封偉教授團(tuán)隊(duì)長(zhǎng)期致力于導(dǎo)熱材料的研究，近年來(lái)該團(tuán)隊(duì)在國(guó)家自然科學(xué)基金杰出青年基金、重點(diǎn)基金以及科技部重點(diǎn)研發(fā)等項(xiàng)目的支持下在碳納米管、石墨烯材料（Carbon, 2014, 77, 1054-1064；RSC Adv., 2014,4(20),10090-10096；Carbon, 2016, 104:157-168；Carbon, 2016, 109:575-597；Carbon, 2017, 116, 81-93；Adv. Funct. Mater., 2018, 28(45), 1805053；Carbon, 2018, 13,149e159； Carbon, 2019, 149: 281-289；Compos. Sci. Technol., 2022: 109406）、聚合物基碳復(fù)合材料（Carbon, 2016, 109:131-140；Compos. Part A. Appl. Sci. Manuf., 2016, 91:351-369；Compos. Commun., 2018, 9, 33-41；Adv. Funct. Mater., 2019,1901383；Mater. Sci. Engineering R, 2020, 142, 100580；Carbon, 2022, 196: 902-912；Adv. Funct. Mater., 2021, 2107082；Advanced Science, 2022, 2201331；Advanced Science, 2023: 2205962）、導(dǎo)熱自修復(fù)復(fù)合材料（Nano-Micro Lett. 2022, 14:135；Macromolecules, 2020, 142, 100580；Carbon, 2021, 179, 348-357；高分子學(xué)報(bào), 2021, 52(03):272-280；功能高分子學(xué), 2020, 33(06): 547-553；Nano-Micro Letter, 2022, 14:135）等方面的研究和設(shè)計(jì)上取得了一系列的原創(chuàng)性成果。

原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adfm.202211985

版權(quán)與免責(zé)聲明：中國(guó)聚合物網(wǎng)原創(chuàng)文章�？锘蛎襟w如需轉(zhuǎn)載，請(qǐng)聯(lián)系郵箱：info@polymer.cn，并請(qǐng)注明出處。

（責(zé)任編輯：xu）

【大中小】【打印】【關(guān)閉】

相關(guān)新聞

誠(chéng)邀關(guān)注高分子科技

更多>>最新資訊

更多>>科教新聞

免费av大片在线看_日本久久东京热午夜_日韩欧美亚洲中文字幕国_大战刚结婚的少妇_亚洲AV成人综合网成人_91九色丨PORNY丨交换_成人动漫网站_欧美在线专区

誠(chéng)邀關(guān)注高分子科技
